Rotules Paliers Sphériques - Embouts de vérins
Les tableaux ci-dessous donnent des informations techniques complètes sur le type, les dimensions, les tolérances et l’installation des paliers lisses sphériques radiaux et des rotules CSB.
Compte tenu de l’évolution constante de la production et des technologies, ce manuel est établi sur la base des données techniques actuelles.
L’application des paliers étant influencée par de nombreux facteurs complexes, bien que nous ayons abordé les points relatifs à leur utilisation dans ces tableaux, nous recommandons fortement aux utilisateurs de procéder à des essais sur des échantillons.

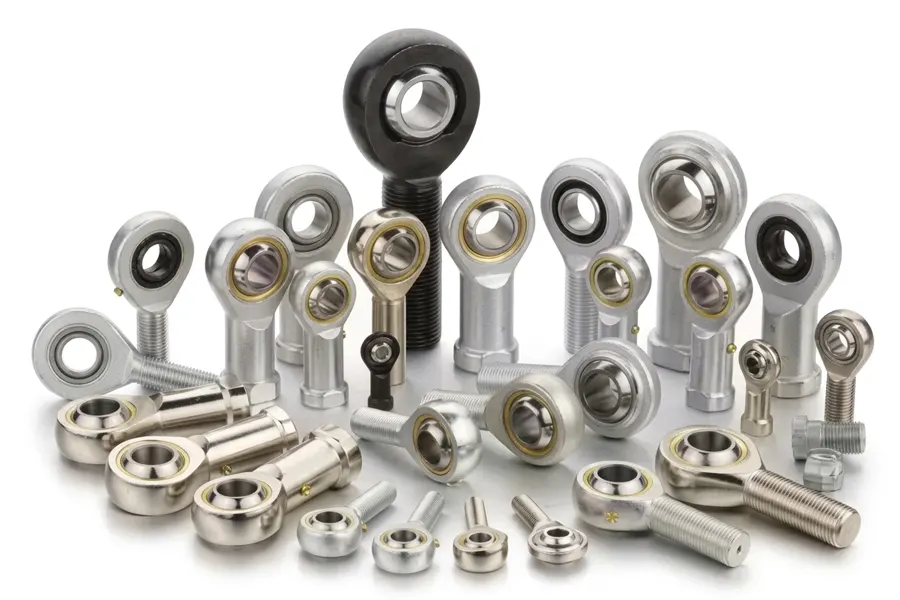

Embouts de vérins à visser
Robustes et fiables, nos embouts de vérins à rotule sont indispensables dans le machinisme agricole, les engins de chantier (TP), les lignes d’automatisation industrielle et les systèmes de levage.
Les points forts de nos embouts de vérins à visser
Fixation rigide et précise : Filetage intérieur (taraudé) ou extérieur (fileté) pour une intégration directe et robuste sur la tige ou le fond du vérin.
Haute résistance mécanique : Capacité à supporter des charges alternées et des chocs violents, idéale pour les applications industrielles lourdes.
Options adaptées à votre environnement : Versions en acier standard, acier inoxydable (anti-corrosion) ou avec couples de frottement autolubrifiants (sans entretien).
Embouts de vérins à visser mâle
| Référence | Diamètre | Surface de glissement | Conception |
|---|---|---|---|
| SA..E | 6 à 12 | Acier / Acier | Filetage mâle sans graisseur |
| SA..ES | 15 à 80 | Acier / Acier | Filetage mâle avec graisseur |
| SA..ES 2RS | 15 à 80 | Acier / Acier | Série SA..ES avec 2 joints à lèvre |
| SA..T/K | 5 à 40 | Acier-PTFE / Acier | Filetage mâle, autolubrifiant |
| SSA..T/K | 5 à 30 | Acier-PTFE / Acier | Série SA..T/K inoxydable |
| SA..PK | 5 à 25 | Acier-PTFE / Acier | Filetage Mâle autolubrifiant |
| GAR..UK | 6 à 15 | Acier-PTFE / Acier | Filetage Mâle, autolubrifiant |
| GAR..UK 2RS | 17 à 80 | Acier-PTFE / Acier | Série GAR..UK avec 2 joints à lèvre |
| POS.. | 5 à 30 | Acier-bronze / Acier | Filetage Mâle, avec un graisseur |
| SA..ZK | 5 à 30 | Acier-PTFE / Acier | Filetage Mâle autolubrifiant |
| SAZP..S | ¼’’ à 1’’ | Acier-Bronze / Acier | Filetage Mâle |
| CM. | ¼’’ à ¾’’ | Acier / Acier | Filetage Male- Série CM..S avec graisseur |
| JM | 1/8’’ à 1’’ | Acier-Bronze / Acier | Filetage Male- Série JM..S avec graisseur |
| CM..T | ¼’’ à ¾’’ | Acier-PTFE / Acier | Filetage Mâle autolubrifiant |
| KM.. | ¼’’ à 2’’ | Acier / Acier | Filetage Mâle, avec graisseur |
Embouts de vérins à visser femelle
| Référence | Diamètre | Surface de glissement | Conception |
|---|---|---|---|
| SI..E | 6 à 12 | Acier / Acier | Filetage femelle sans graisseur |
| SI..ES | 15 à 80 | Acier / Acier | Filetage femelle avec graisseur |
| SI..ES 2RS | 15 à 80 | Acier / Acier | Série GE .. ES avec 2 joints à lèvre |
| SI..T/K | 5 à 50 | Acier-PTFE / Acier | Filetage femelle, autolubrifiant |
| SSI…T/K | 5 à 30 | Acier-PTFE / Acier | Série SI..T/K inoxydable |
| SI..PK | 5 à 25 | Acier-PTFE / Acier | Filetage femelle autolubrifiant |
| GIR..UK | 6 à 15 | Acier-PTFE / Acier | Filetage Femelle autolubrifiant |
| GIR..UK 2RS | 17 à 80 | Acier-PTFE / Acier | Série GIR..UK avec 2 joints à lèvre |
| PHS.. | 4 à 30 | Acier-Bronze / Acier | Filetage Femelle, avec un graisseur |
| SI..ZK | 4 à 30 | Acier-PTFE / Acier | Filetage Femelle autolubrifiant |
| SIZP..S | ¼’’ à 1’’ | Acier-Bronze / Acier | Filetage Femelle |
| CF.. | ¼’’ à ¾’’ | Acier / Acier | Filetage Femelle - Série CF..S avec graisseur |
| JF.. | 1/8’’ à 1’’ | Acier-Bronze / Acier | Filetage Femelle - Série JF..S avec graisseur |
| CF..T | ¼’’ à ¾’’ | Acier-PTFE / Acier | Filetage Femelle autolubrifiant |
| KF.. | ¼’’ à 2’’ | Acier / Acier | Filetage Femelle, avec graisseur |
Embouts de vérins à visser à bride
| Référence | Diamètre | Surface de glissement | Conception |
|---|---|---|---|
| GIHR..DO | 20 à 120 | Acier / Acier | Pour composant hydraulique |
| GIHR..DO 2RS | 20 à 120 | Acier / Acier | Série GIHR..DO avec 2 joints à lèvre |
| GIHR-K..DO | 20 à 120 | Acier / Acier | Pour composant hydraulique, filetage ouvert |
| GIHR-K..DO 2RS | 20 à 120 | Acier / Acier | Série GIHR-K..DO avec 2 joints à lèvre |
| GIHN-K..LO | 12 à 160 | Acier / Acier | Pour composant hydraulique, filetage ouvert |
| GIHO-K..DO | 12 à 100 | Acier / Acier | Pour composant hydraulique, filetage ouvert |
| GIHO-K..DO 2RS | 12 à 100 | Acier / Acier | Série GIHO-K..DO avec 2 joints à lèvre |
| GK..SK | 25 à 160 | Acier / Acier | Pour composant hydraulique, filetage ouvert |
| GK..SK 2RS | 25 à 160 | Acier / Acier | Série K..SK avec 2 joints à lèvre |

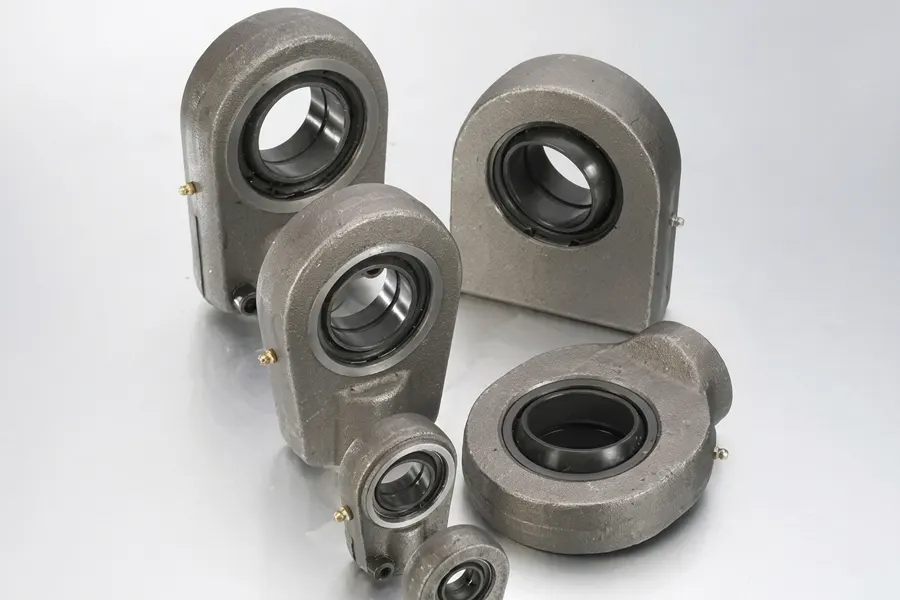

Embouts de vérins à souder
Ces embouts de vérins à souder sont la norme dans les environnements soumis à de fortes pressions et des chocs répétés : engins de travaux publics (pelles, bulldozers), machines agricoles lourdes, bennes basculantes et équipements de levage industriels.
Les points forts de nos embouts de vérins à souder
Liaison monolithique : Idéale pour les applications où les vibrations et les inversions de charge risquent de desserrer les fixations filetées traditionnelles.
Conception optimisée : Fabriqués en acier soudable de haute qualité (avec chanfrein de soudage intégré) pour garantir une fusion parfaite et une sécurité totale.
Compensation des angles : La rotule sphérique intégrée absorbe les défauts d’alignement et élimine les contraintes de flexion sur le vérin.
| Référence | Diamètre | Surface de glissement | Conception |
|---|---|---|---|
| GK..DO | 10 à 80 | Acier / Acier | Avec graisseur |
| GK..DO 2RS | 10 à 80 | Acier / Acier | GK..DO avec 2 joints à lèvre |
| GF..DO | 15 à 120 | Acier / Acier | Avec graisseur |
| GF..DO 2RS | 15 à 120 | Acier / Acier | GF..DO avec 2 joints à lèvre |
| GF..LO | 16 à 110 | Acier / Acier | Avec graisseur |
| CF..LO 2RS | 16 à 110 | Acier / Acier | GF..LO avec 2 joints à lèvre |
| TS..NF | 20 à 60 | Acier / Acier | Avec graisseur |
| TS..NF 2RS | 20 à 60 | Acier / Acier | TS..NF avec 2 joints à lèvre |
